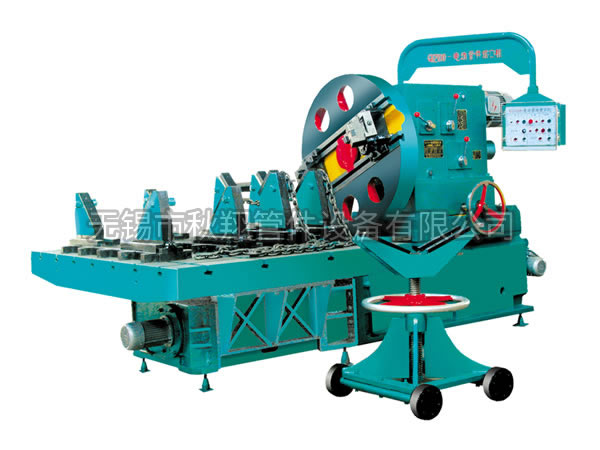

Q12130 坡口機
Q12130 坡口機
| 序號 | 項 目 名 稱 | 參 數 值 | 單 位 | 備 注 | |
| 1 | 動 力 頭 |
電動機功率型號 | Y160L6-B5 11 | 千瓦 | 主電機 |
| 主軸轉速 | 23、35、70、107、121、184 | 轉/分 | 六檔 | ||
| 刀架差動進給量 | 0、0.14、0.28 | 毫米/轉 | 三檔 | ||
| 刀架電動進給量 | ±184.4 | 毫米/分 | 點動、三檔均可 | ||
| 電動機功率 | YS-7124-B5 0.37 | 千瓦 | 刀架快進 | ||
| 2 | 滑 臺 機 構 |
橫向調節量 | ±50 | 毫米 | 手動 |
| 電動機功率型號 | Y90L-4-B5 1.5 | 千瓦 | 軸向快進 | ||
| 軸向快速進給量 | ±313 | 毫米/分 | 點動 | ||
| 軸向工進進給量 | ±1.45-14.5 | 毫米/分 | 變頻調速 | ||
| 電動機功率型號 | YUBP80M6B-B5 0.55 | 千瓦 | 軸向工進 | ||
| 縱向行程 | 400 | 毫米 | |||
| 3 | 夾 具 平 臺 機 構 |
夾具工作平臺 | 2200x1600x200 | 毫米 | |
| 夾具工作平臺承載 | 10000 | 公斤 | |||
| 升降調節量 | ±50 | 毫米 | |||
| 升降調節速度 | ±29 | 毫米/分 | 點動 | ||
| 電動機功率型號 | Y100L1-4-B5 2.2 | 千瓦 | |||
| 4 | 刀 盤 機 構 |
刀盤直徑 | Φ1300 | 毫米 | |
| 刀架角度調節 | 0-37.5° S=100 | 毫米 | 差動進刀 | ||
| 浮動刀架的浮動量 | ±5 | 毫米 | 軸向工進 | ||
| 5 | 加 工 范 圍 |
切削直徑（直管） | Φ400-φ1300 | 毫米 | |
| 切 削 直徑（彎頭） | Φ400-Φ1300 | R=1.5D | |||
| 切削管子最大壁厚 | 100 | 毫米 | 角度刀架 | ||
| 加工坡口形式 | V、U | 刀具決定 | |||
| 6 | 機 床 外 形 |
主軸中心高 | 1380 | 毫米 | |
| 機床長度 | 3850 | 毫米 | |||
| 機床寬度 | 2200 | 毫米 | |||
| 機床高度 | 2100 | 毫米 | |||
| 機床重量 | 10000 | 公斤 | |||
